Rudimentaerer Programmier-Adapter

- für AVR ATmega8 in DIP 28 und Pin-kompatible Microcontroller -

_____


Dieser einfache Programmier-Adapter fuer ATmega8 (in DIP 28) und andere Pin-kompatible AVR-Mikrocontroller kann dann eingesetzt werden, wenn man sich auf dem Board oder auf dem Steckbrett den Programmier-Port eingespart hat. Der Adapter besteht nur aus Stiftleisten, etwas Lochrasterplatine und Litze. Er kann mittels 10-poligem Pfostenstecker samt Kabel mit dem eigentlichen AVR-Progammer (z.B. AVRISPmkII) oder auch als "Ghetto-Programmer" mehr oder weniger direkt mit den Parallelport des PC verbunden werden.

Zur Programmierung wird der Adapter direkt auf den Mikrocontroller aufgesetzt, wie auf dem nachfolgenden Foto zu sehen.

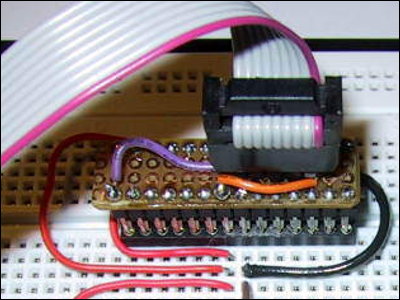

Rudi Programmer Adapter
Programmier-Adapter an ATmega48 im Einsatz

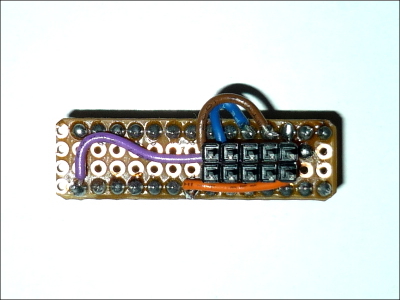

Rudi Programmer Adapter Top
Programmier-Adapter von oben

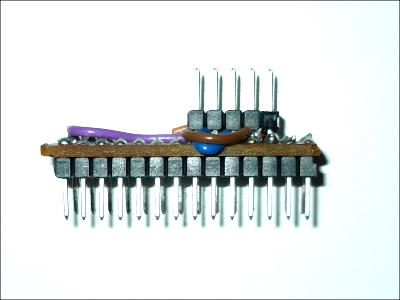

Rudi Programmer Adapter Side
Programmier-Adapter von der Seite

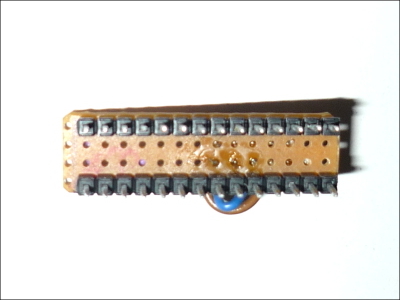

Rudi Programmer Adapter Bottom
Programmier-Adapter von unten
